فناوری نقشه گرمایی (Heat Map) در دوربین‌های صنعتی، با توانایی منحصر‌به‌فرد خود در دیدن نامرئی‌ها، امکان بهینه‌سازی فرآیندهای تولید، تحلیل تصویری مناطق صنعتی بزرگ و اطمینان از عملکرد بی‌وقفه و شبانه‌روزی (24/7) را فراهم می‌کند. این دوربین‌ها با ثبت انرژی مادون‌قرمز ساطع شده از اجسام و تبدیل آن به تصاویر رنگی یا نقشه حرارتی، توزیع دما را نمایش می‌دهند. این تصاویر، ناهنجاری‌های دمایی و الگوهای نامحسوس را آشکار می‌سازند که با چشم غیرمسلح قابل‌رؤیت نیستند. در محیط‌های صنعتی، دوربین‌های مجهز به نقشه‌برداری گرمایی می‌توانند گرم شدن بیش‌از‌حد و تغییرات دمایی در ماشین‌آلات، سیستم‌های الکتریکی و سایر تجهیزات را شناسایی کنند و مشکلاتی را که برای چشم انسان قابل‌مشاهده نیستند، آشکار سازند. این فناوری حتی در تاریکی کامل یا شرایط آب‌وهوایی نامناسب مانند مه و گردوغبار نیز کار می‌کند.
فناوری نقشه‌برداری حرارتی: دیدن نامرئی‌ها
دوربین مداربسته حرارتی با جذب تابش فروسرخ ساطع شده از تمام اجسام بالای دمای صفر مطلق کار می‌کند. یک آشکارساز فروسرخ، این انرژی را بر روی یک آرایه حسگر متمرکز کرده و نرم‌افزار داخلی دوربین، داده‌ها را به تصویری به نام تصویر حرارتی یا ترموگرام ترجمه می‌کند. در این تصویر، دماهای مختلف با رنگ‌های متفاوت نمایش داده می‌شوند؛ معمولاً مناطق گرم‌تر قرمز و مناطق سردتر آبی رنگ هستند. دوربین‌های حرارتی نیازی به منابع نور خارجی ندارند و می‌توانند در تاریکی مطلق، دود، مه یا باران به‌خوبی کار کنند. این قابلیت برای اطمینان از عملکرد ۲۴ ساعته و پوشش گسترده در محیط‌های صنعتی بسیار حیاتی است.
مشخصات فنی مهم در کاربردهای صنعتی شامل رزولوشن (برای تصاویر واضح‌تر و دقیق‌تر)، حساسیت (NETD) (برای تشخیص تفاوت‌های کوچک دما)، میدان دید (FOV) (برای پوشش مناطق وسیع یا تمرکز بر جزئیات) و به‌ویژه قابلیت‌های رادیومتریک است. قابلیت رادیومتریک به دوربین اجازه می‌دهد تا نه‌تنها گرما را نشان دهد، بلکه دما را بهطور دقیق اندازه‌گیری و تجزیه و تحلیل کند. این قابلیت برای تحلیل کمی، تنظیم آستانه‌های هشدار، و ردیابی داده‌ها در طول زمان بسیار حیاتی است و سیستم را از صرفاً “دیدن” به یک ابزار پیش‌بینی‌کننده تبدیل می‌کند.
کاربردهای نقشه گرمایی: نگهداری پیش‌بینانه و بهینه‌سازی تولید با نقشه‌برداری حرارتی
نقشه‌های حرارتی و دوربین‌های صنعتی حرارتی در چندین حوزه کلیدی به مدیران تأسیسات کمک می‌کنند تا به اهداف خود در بهینه‌سازی تولید، ایمنی و کارایی دست یابند:
- نگهداری پیش‌بینانه تجهیزات: این یکی از مهم‌ترین کاربردها برای مدیران تأسیسات است. پایش مستمر دمای قطعات کلیدی مانند موتورها، بلبرینگ‌ها، تابلوهای برقی و سیستم‌های الکتریکی، امکان تشخیص زودهنگام نشانه‌های اولیه خرابی مانند گرم شدن بیش‌از‌حد ناشی از اتصالات شل یا قطعات در‌حال خرابی را فراهم می‌کند. مسائل مکانیکی مانند اصطکاک بیش‌از‌حد در یاتاقان‌ها نیز الگوهای حرارتی غیرعادی ایجاد می‌کنند که به وضوح قابل‌مشاهده هستند. نگهداری پیش‌بینانه، برخلاف نگهداری پیشگیرانه سنتی که بر‌اساس برنامه ثابت است، بر‌اساس وضعیت واقعی تجهیزات انجام می‌شود. این رویکرد به معنای رفع مشکلات قبل از وقوع نقص یا خرابی تجهیزات است. با انجام منظم بازرسی‌های حرارتی و تجزیه و تحلیل داده‌ها، برنامه‌های نگهداری بهینه شده و منابع در جایی که بیشترین نیاز را دارند و در کمترین زمان ممکن تخصیص داده می‌شوند. این امر زمان توقف برنامه‌ریزی نشده را کاهش داده، طول عمر تجهیزات را افزایش داده و هزینه‌های تعمیر را بهطور قابل‌توجهی کاهش می‌دهد.
- افزایش ایمنی و پیشگیری از حوادث: ایمنی در محیط‌های تولیدی اولویت اصلی است. با نقشه گرمایی، نقاط داغ خطرناک و مناطق در خطر آتش‌سوزی به‌سرعت قابل تشخیص هستند. دوربین‌های حرارتی می‌توانند آتش‌سوزی‌ها را در مراحل اولیه، حتی در تاریکی مطلق یا شرایط دودی، به‌دلیل توانایی حس کردن امضاهای حرارتی، تشخیص دهند. این تشخیص سریع می‌تواند آلارم‌ها و پروتکل‌های آتش‌نشانی را فعال کند. همچنین، این فناوری نیاز به بازرسی‌های فیزیکی در مناطق خطرناک یا صعب‌العبور را بهطور قابل‌توجهی کاهش می‌دهد و به کارگران اجازه می‌دهد تا خطرات را از فاصله ایمن ارزیابی کنند.
مطالعه موردی در یک کارخانه فرآوری مواد غذایی نشان داد که نصب دوربین‌های حرارتی برای ایمنی آتش‌سوزی فعال، از دو حادثه فاجعه‌بار در یک سال جلوگیری کرده است. - کنترل کیفیت فرآیند تولید: بسیاری از فرآیندهای تولیدی به دما وابسته هستند (مانند جوشکاری، پخت رنگ، ریخته‌گری). نقشه گرمایی می‌تواند یکنواختی دما در محصولات یا تجهیزات جانبی را ارزیابی کند. هرگونه انحراف دمایی از استاندارد تعیین شده می‌تواند نشانگر عیب تولید باشد. تصویربرداری حرارتی امکان آزمایش غیرمخرب محصولات نهایی و ارزیابی یکپارچگی سازه‌ها را بدون آسیب فراهم می‌کند. با تحلیل تصویری و نظارت بر فرآیندها در حین تولید، ناهنجاری‌های حرارتی که نشان‌دهنده عیوب هستند، می‌توانند بسیار زودتر شناسایی و اصلاح شوند. این امر از ایجاد محصولات معیوب جلوگیری کرده، ضایعات را کاهش می‌دهد و بهطور قابل‌توجهی به بهینه‌سازی تولید کمک می‌کند.
- بهینه‌سازی مصرف انرژی: دوربین‌های حرارتی به یافتن نقاط سرد و گرم غیرمنتظره در ساختار کارخانه یا سیستم‌های سرمایش و گرمایش کمک می‌کنند. این اطلاعات می‌تواند محل نشتی انرژی (مانلاً نقص عایق لوله‌ها یا مشکلات تهویه) را آشکار کرده و راهکارهایی برای صرفه‌جویی انرژی ارائه دهد. با شناسایی و اصلاح این نواحی پرمصرف، می‌توان هزینه‌های انرژی را کاهش داد و پایداری محیطی را ارتقا داد. نظارت حرارتی مداوم، بینش‌های مستمری درموردِ تخریب عایق‌بندی یا تغییرات در کارایی فرآیند ارائه می‌دهد و یک حلقه بازخورد برای بهینه‌سازی پایدار انرژی ایجاد می‌کند.
دوربین‌های صنعتی مقاوم برای پوشش گسترده و عملکرد 24/7
برای مدیران تأسیسات که نیاز به پوشش گسترده، عملکرد 24/7 و سیستم‌های مقاوم دارند، دوربین‌های حرارتی صنعتی بهطور خاص طراحی شده‌اند. این دوربین‌ها دارای بدنه‌های صنعتی مقاوم هستند که اغلب از مواد بادوام مانند فولاد ضد‌زنگ ساخته شده‌اند و برای مقاومت در برابر شرایط شدید محیط کارخانه مهندسی شده‌اند. آن‌ها مقاوم در برابر آب و هوا و خرابکاری بوده و معمولاً با درجه‌بندی‌های IP بالا (مانند IP66/67/68) در برابر گردوغبار و نفوذ آب، مُهروموم شده‌اند. این امر پوشش و عملکرد قابل‌اعتماد را در شرایط چالش‌برانگیز، از‌جمله باران شدید، مه، دود و غبار، تضمین می‌کند. این سیستم‌ها همچنین برای عملکرد قابل اعتماد در محدوده دمایی عملیاتی گسترده طراحی شده‌اند. برای تأسیساتی که با مواد قابل‌اشتعال سروکار دارند، مدل‌های تخصصی با گواهینامه‌های ضد انفجار نیز موجود هستند.
برای پوشش جامع مناطق وسیع کارخانه، دوربین‌های حرارتی صنعتی گزینه‌های مختلفی را ارائه می‌دهند: میدان دید گسترده (FOV) و گزینه‌های لنز متعدد برای پوشش بهینه سایت، قابلیت‌های Pan-Tilt-Zoom (PTZ) که امکان کنترل از راه دور جهت دوربین و زوم را فراهم کرده و نظارت جامع بر مناطق وسیع را از یک نقطه دید استراتژیک امکان‌پذیر می‌سازد، و قابلیت تشخیص دوربرد که برای امنیت محیطی گسترده یا نظارت بر دارایی‌های دوردست حیاتی است.
دوربین‌ها می‌توانند ثابت برای نظارت مداوم ۲۴ ساعته باشند یا متحرک/چرخشی (مانند دوربین‌های PTZ متحرک مقاوم یا گیمبال‌های حرارتی نصب شده بر روی پهپاد) که انعطاف‌پذیری قابل‌توجهی برای بازرسی مناطق صعب‌العبور ارائه می‌دهند. بسیاری از سیستم‌های پیشرفته نیز دارای قابلیت تصویربرداری دوگانه (حرارتی + بصری) هستند که آگاهی موقعیتی و درک عملیاتی را افزایش می‌دهد. این سیستم‌ها یک راه‌حل یک‌اندازه برای همه نیستند، بلکه بسیار سازگار بوده و می‌توانند دقیقاً برای چالش‌های خاص هر کارخانه طراحی و تنظیم شوند. این قابلیت تنظیم، به نیاز مدیر تأسیسات به مشاوره سفارشی پاسخ می‌دهد.
دوربین مداربسته هایک ویژن مدل 2TD2637T-15/QY

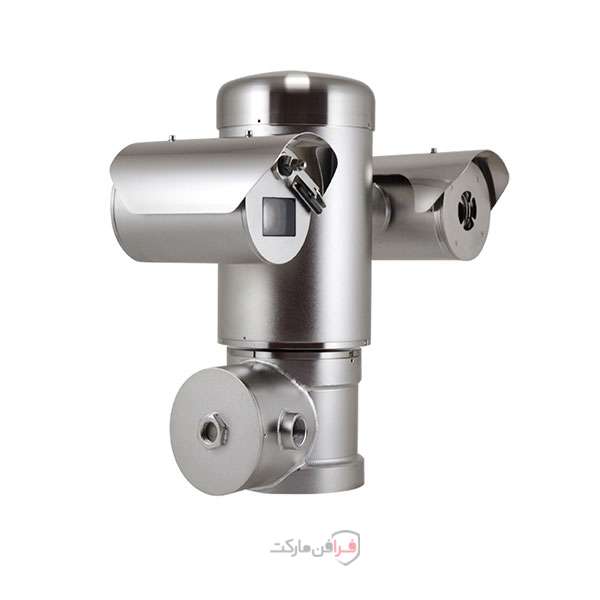

دوربین ضد انفجار ویدئوتک مدل MAXIMUS MPXT
دوربین مداربسته هایک ویژن مدل DS-2TB1217-6/QA
ادغام هوش مصنوعی با داده‌های نقشه گرمایی
داده‌های نقشه‌برداری گرمایی می‌توانند با الگوریتم‌های یادگیری ماشین پردازش شوند تا خرابی‌های تجهیزات را با دقت بالایی پیش‌بینی کنند. با ترکیب داده‌های گرمایی با سایر پارامترهای عملیاتی مانند سطح بار، سرعت و جریان موتور، مدل‌های مجهز به AI می‌توانند الگوهای غیرعادی را شناسایی کرده و زمان‌بندی نگهداری را بهینه کنند. این مدل‌ها می‌توانند دقت پیش‌بینی را تا 90-95 درصد برای عملکرد عادی و 80 درصد برای عملکرد غیرعادی در بازه‌های 7 تا 14 روزه افزایش دهند.
به‌عنوان مثال، در صنعت فولاد، نقشه‌برداری گرمایی برای نظارت بر پوشش داخلی کوره‌های حمل‌ونقل استفاده می‌شود و با ترکیب داده‌های عملیاتی مانند توالی گرید و زمان نگهداری، احتمال نشت را پیش‌بینی می‌کند. در صنایع سیمان و کاغذسازی، کوره‌های چرخشی با استفاده از تصاویر فروسرخ نظارت می‌شوند تا از مشکلاتی مانند جدا شدن آجرها جلوگیری شود. این کاربردها با نیازهای مدیران تأسیسات برای سیستم‌های مقاوم و نوآوری‌های AI هم‌راستا هستند.
مزایای کلیدی نقشه‌برداری گرمایی برای صنایع
سرمایه‌گذاری در دوربین‌های حرارتی با قابلیت‌های پیشرفته، بازگشت سرمایه بالایی را در کاربردهای صنعتی ارائه می‌دهد. مزایای قابل اندازه‌گیری شامل موارد زیر است:
- کاهش چشمگیر زمان توقف: نگهداری پیش‌بینانه از خرابی‌های غیرمنتظره جلوگیری می‌کند. یک مطالعه موردی نشان‌دهنده ۳۰٪ کاهش زمان توقف از طریق تشخیص زودهنگام مشکلات با نظارت حرارتی بود.
- افزایش طول عمر دارایی: با شناسایی و رفع مشکلات در مراحل اولیه، به افزایش طول عمر عملیاتی دارایی‌ها و ماشین‌آلات حیاتی کمک می‌شود.
- صرفه‌جویی قابل‌توجه در هزینه‌ها: نگهداری پیش‌بینانه مبتنی بر ترموگرافی می‌تواند هزینه‌های عملیاتی را بهطور متوسط ۸ تا ۱۲٪ سالانه کاهش دهد. مطالعات گسترده‌تر صرفه‌جویی‌های حتی بالاتری از ۳۰٪ تا ۴۰٪ نسبت به نگهداری واکنشی را نشان می‌دهند. یک برنامه جامع در یک کارخانه ۵.۲ میلیون دلار صرفه‌جویی سالانه به همراه داشت.
- افزایش توان عملیاتی/تولید: با جلوگیری از توقف و بهینه‌سازی عملکرد تجهیزات، بهره‌وری افزایش می‌یابد. مطالعه موردی یکی از پروژه‌های نظارتی موفق فرافن در یک کارخانه، ۱۱.۴ برابر افزایش در توان عملیاتی را نشان داد.
- بهبود ایمنی: کاهش حوادث ناشی از تشخیص زودهنگام خطرات، هزینه‌های مربوط به حوادث، حق بیمه و بدهی‌های قانونی احتمالی را کاهش می‌دهد. جلوگیری از حوادث فاجعه‌بار به تنهایی بازگشت سرمایه واقعی را به همراه دارد.
این مزایا به هم پیوسته و یکدیگر را تقویت می‌کنند؛ کاهش زمان توقف منجر به افزایش تولید، صرفه‌جویی در هزینه‌ها منجر به آزادسازی بودجه برای بهبودهای دیگر، و بهبود ایمنی منجر به افزایش روحیه کارکنان و کاهش هزینه‌ها می‌شود. سرمایه‌گذاری در تصویربرداری حرارتی یک چرخه مثبت از بهبود عملیاتی و سود مالی ایجاد می‌کند که بازگشت سرمایه قابل‌توجه و پایداری را در طول زمان ایجاد می‌کند.
انتخاب و پیاده‌سازی دوربین‌های صنعتی: ملاحظات کلیدی برای مدیران تأسیسات
- برای بهره‌برداری حداکثری از پتانسیل نقشه‌برداری حرارتی، انتخاب و پیاده‌سازی صحیح سیستم بسیار مهم است. اولین گام، ارزیابی واضح نیازها و کاربردهای خاص کارخانه شماست (نگهداری، کنترل کیفیت، ایمنی، انرژی، یا ترکیبی از آن‌ها). محیط خاص کارخانه نیز الزامات دوربین را تعیین می‌کند (مثلاً نیاز به دوربین‌های ضد انفجار در مناطق خطرناک).
- در انتخاب سیستم، دوربین‌هایی با مشخصات فنی مناسب (رزولوشن، حساسیت، میدان دید و قابلیت‌های رادیومتریک برای اندازه‌گیری دقیق دما) و همچنین مقاومت و دوام لازم (بدنه‌های صنعتی مقاوم، رتبه‌بندی‌های IP و IK) را در نظر بگیرید. برای مدیریت مناطق بزرگ، دوربین‌های با میدان دید گسترده، قابلیت‌های PTZ، و توانایی تشخیص دوربرد (در صورت نیاز) انتخاب شوند. قابلیت‌های هوش مصنوعی برای بهره‌مندی از نگهداری پیش‌بینانه پیشرفته و کاهش هشدارهای کاذب باید در اولویت قرار گیرند.
- ادغام یکپارچه با زیرساخت‌های موجود کارخانه مانند سیستم‌های SCADA، CMMS، و ERP برای جمع‌آوری جامع داده‌ها، تنظیم آستانه‌ها و خودکارسازی هشدارها حیاتی است. پلتفرم‌های نرم‌افزاری که می‌توانند داده‌های حرارتی را با داده‌های سایر حسگرها ترکیب کنند، بینش‌های عمیق‌تری ارائه می‌دهند.
- پس از پیاده‌سازی، سیستم را بهطور مداوم نظارت کرده و داده‌های روند حرارتی را برای شناسایی الگوها و بهینه‌سازی بیشتر برنامه‌های نگهداری جمع‌آوری و تحلیل کنید. با پیشرفت فناوری، به‌روزرسانی‌های نرم‌افزاری و سخت‌افزاری را برای حفظ مزیت رقابتی در نظر بگیرید.
جمع‌بندی
نقشه گرمایی در دوربین‌های صنعتی، به‌ویژه در ترکیب با هوش مصنوعی، ابزاری تحول‌آفرین برای مدیران تأسیسات است که بهطور مستقیم به نیازهای آن‌ها برای پوشش گسترده، عملکرد ۲۴ ساعته و سیستم‌های مقاوم پاسخ می‌دهد. این فناوری با فراهم آوردن قابلیت “دیدن نامرئی‌ها” و تبدیل داده‌های حرارتی به بینش‌های عملی، کارخانه‌ها را از رویکردهای واکنشی به استراتژی‌های نگهداری پیش‌بینانه و بهینه‌سازی تولید سوق می‌دهد.
مزایای عملیاتی شامل کاهش چشمگیر زمان توقف، افزایش طول عمر دارایی‌ها، صرفه‌جویی قابل توجه در هزینه‌های نگهداری و عملیاتی، و بهبود قابل ملاحظه ایمنی کارکنان است. مطالعات موردی نشان می‌دهند که بازگشت سرمایه می‌تواند به ۲۰ برابر نیز برسد. سیستم‌های مقاوم و قابلیت‌های پوشش وسیع تضمین می‌کنند که این ابزارها می‌توانند در سخت‌ترین محیط‌های صنعتی بهطور مداوم و قابل‌اعتماد عمل کنند.
ادغام هوش مصنوعی، این قابلیت‌ها را با ارائه تحلیل‌های خودکار و بلادرنگ، تشخیص الگوهای ظریف، کاهش هشدارهای کاذب، و امکان نگهداری پیش‌بینانه پیشرفته، به سطح بالاتری ارتقا می‌دهد. برای مدیران تأسیسات، گام‌های بعدی شامل ارزیابی دقیق نیازهای خاص، انتخاب سیستم‌های مقاوم با قابلیت‌های رادیومتریک و هوش مصنوعی، اطمینان از ادغام یکپارچه با سیستم‌های موجود، و سرمایه‌گذاری در آموزش تیم‌ها است. با پذیرش این فناوری، کارخانه‌ها می‌توانند نه‌تنها کارایی و ایمنی خود را بهینه‌سازی کنند، بلکه پایداری عملیاتی بلندمدت و مزیت رقابتی خود را نیز تضمین نمایند.
